《模板工》 | 任务1 房屋建筑一般常识

1.民用建筑构造知识

民用建筑的房屋一般由基础、墙或柱、楼地层、楼梯、屋顶、门窗等主要部分组成，如图1.1所示。

1—基础；2—外墙；3—内横墙；4—内纵墙；5—过梁；6—窗台；7—楼板；8—地面；9—楼梯；10—台阶；11—屋面板；12—屋面；13—门；14—窗；15—雨篷；16—散水楼梯一般由楼梯段、平台、栏板或栏杆三部分组成。

（1）基础 基础是位于建筑物最下部的承重结构，它承受建筑物的全部荷载，并把荷载传给地基。

民用建筑的基础按构造特点可分为：条形基础、独立基础、整片基础、桩基础等；按材料可分为：砖基础、毛石基础、混凝土基础、钢筋混凝土基础等。

（2）墙体 墙体是房屋的主要组成部分。墙体的类型按其所处的位置可分为外墙和内墙；按其方向可分为纵墙和横墙；按其受力情况可分为承重和非承重墙；按材料可分为砖墙、石墙、砌块墙、钢筋混凝土墙等。

（3）楼板 楼板是房屋中的水平承重构件，它将房屋分隔成若干层，楼板应有足够的强度和刚度，并满足防火、隔声、隔热、防水等要求。楼板的类型主要有预制钢筋混凝土楼板、现浇钢筋混凝土楼板等。

（4）楼梯 楼梯是建筑物内作垂直交通用的主要设施。

楼梯按所在的位置分有室外楼梯和室内楼梯；按材料分有木楼梯、钢楼梯、钢筋混凝土楼梯；按形式分有直跑式、双跑式、双分式、双合式、三跑式、四跑式、螺旋式等。

（5）屋顶 屋顶是房屋最上面的构造部分，屋顶由屋面、屋顶承重结构、保温隔热层和顶棚组成。

（6）门与窗 门与窗是房屋的重要组成部分，它们分别起交通联系、分隔、通风、采光等作用。

（7）变形缝 房屋受到外界各种因素的影响，有些因素影响会使房屋产生变形、开裂，甚至破坏，所以常设置变形缝。变形缝是伸缩缝、沉降缝、防震缝的总称。

2.工业建筑构造知识

工业建筑是各类工厂为工业生产需要而建造的建筑物和构筑物，包括工业厂房、烟囱、水塔等。

1）单层厂房的结构组成

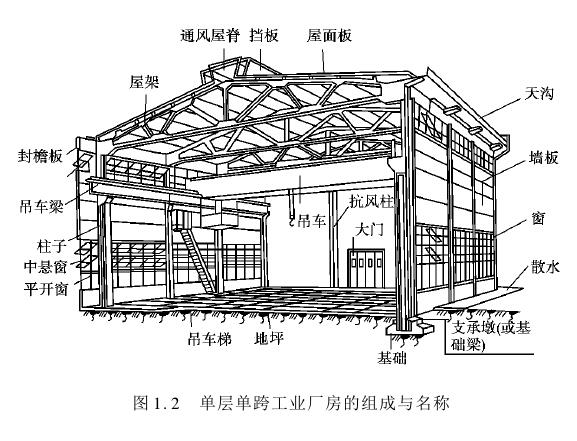

单层厂房的结构组成有两种，即墙承重结构和骨架承重结构。图1.2为单层单跨工业厂房的组成与名称。

2）单层厂房构件的受力情况

（1）屋盖（屋面板） 直接承受屋面上的荷载，并把荷载传给屋架。

（2）屋架 承受屋盖传递的全部荷载并将荷载传递给柱子。为了屋架的稳定和传递水平荷载，屋架之间设置有支撑系统。

（3）柱子 柱是厂房结构中的主要承重构件之一。柱子承受屋架、吊车梁、外墙和柱间支撑传来的荷载，并把这些荷载传递给基础。

（4）支撑 支撑有屋架支撑和柱间支撑。支撑的作用可概括为：

①使各构件形成整体的空间骨架，保证厂房空间刚度；

②施工和正常使用时保证构件的稳定和安全；

③承受和传递吊车纵向制动力、山墙风荷载、纵向地震作用等水平荷载。

（5）吊车梁 吊车梁承受吊车荷载及吊车自重并传递给柱子。

（6）墙体 其承受风荷载，并传递给柱子和基础梁。

（7）连系梁 连系梁承受外墙自重并传递给柱子和基础。

（8）基础梁 基础梁承受外墙自重并传递给基础。

（9）基础 基础承受柱和基础梁传来的荷载并传给地基。

以上各构件除承受外荷载外，都要承受其自重。
