《冷作钣金工》 | 第二章 放样 第一节 划线

一、常用划线工具和量具

1.划针和石笔

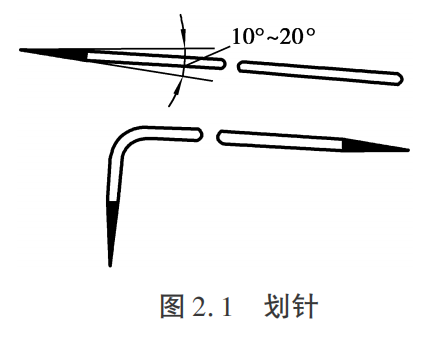

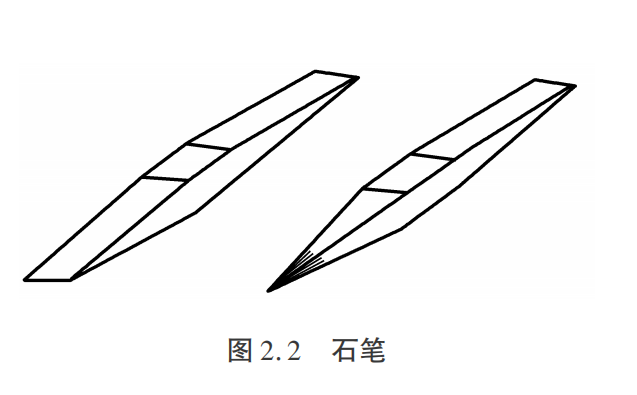

划针和石笔如图2.1、图2.2所示。

划针和石笔是直接在材料上划出线条的工具。划针划出的线条可以在材料表面长期保留，而石笔划出的线条可以随时擦掉。

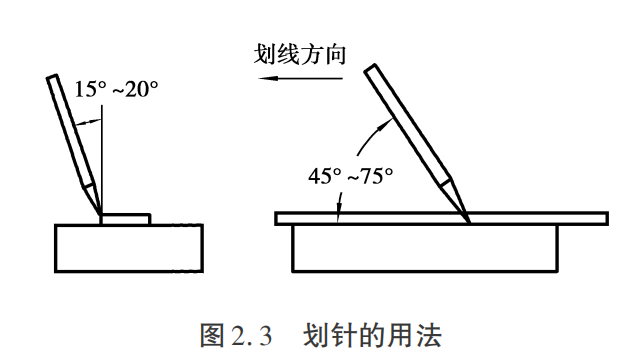

使用划针和石笔划线时，通常需配合钢直尺、角尺或样板等导向工具一起使用。划线时针尖要紧贴导向工具的边缘，如图2.3所示。上部向外倾斜15~20度，向划线方向倾斜45~75度。划线时用力大小要均匀适宜，一根线条应一次划成，应避免重复划线，造成不必要的误差。

2.粉线和墨斗

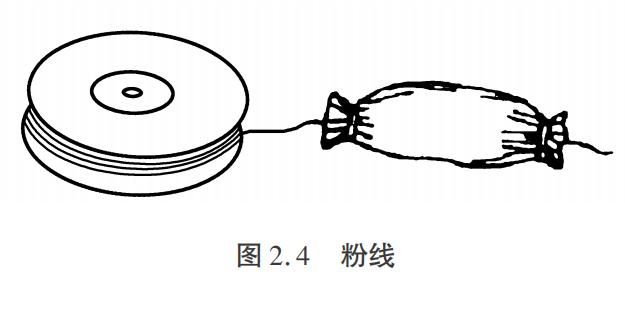

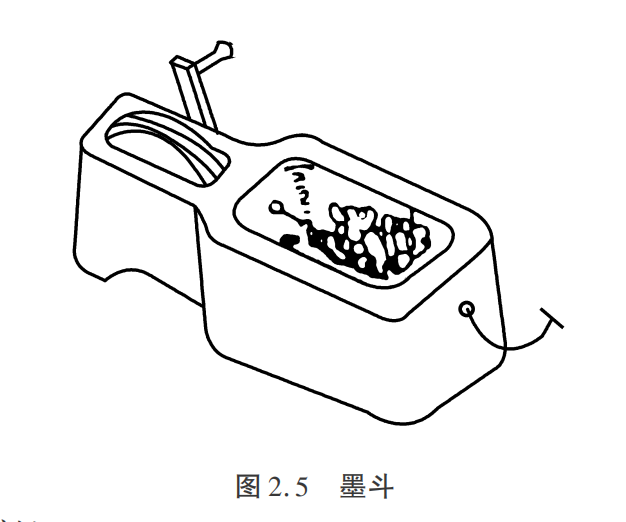

粉线和墨斗是用来画长直线的工具，如图2.4、图2.5所示，一般在深色材料上使用粉线弹出白色线条；在浅色材料上使用墨斗弹出黑色线条。使用粉线和墨斗弹线时，一定要垂直提线，线要绷直松紧适度，否则会因线松弛或方向不定而造成弹线不直，影响加工。

3.划规

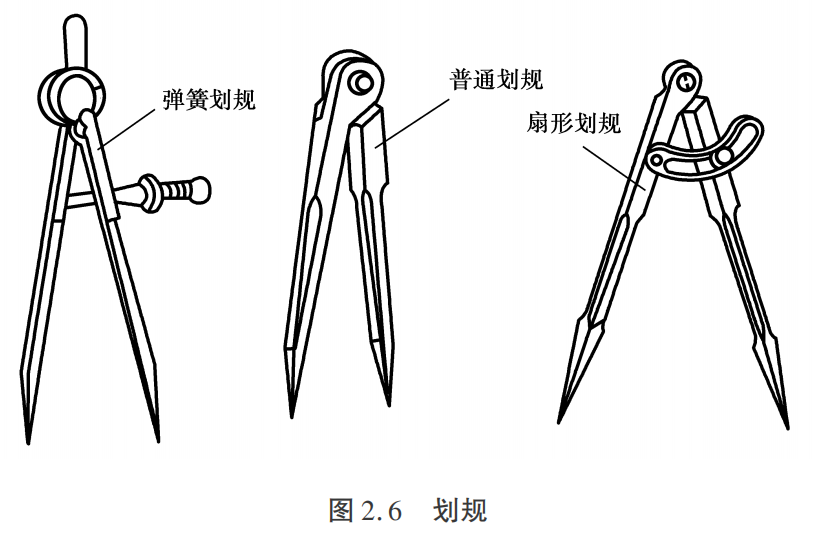

划规是用来划圆或圆弧、等分线段、量取尺寸的工具。常用的划规有普通划规、扇形划规、弹簧划规3种，如图2.6所示。

4.长划规

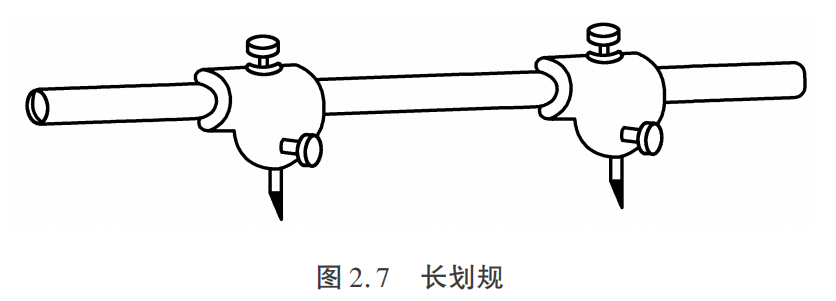

长划规是用来划大直径圆或圆弧的工具，如图2.7所示。

5.量角器

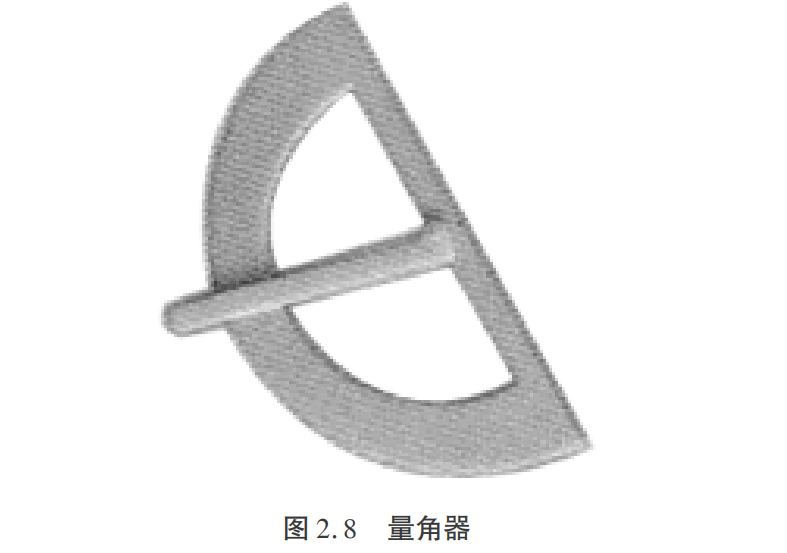

量角器用于划任意角度线，如图2.8所示。

6.样冲

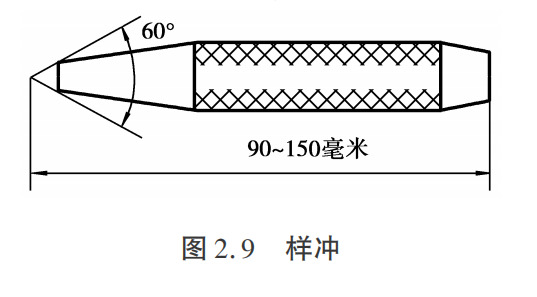

样冲是在已完成划线的材料上冲眼用的工具。当线条被摩擦掉后，仍可留有清晰的标记，如图2.9所示。打样冲的方法及注意事项如下：

（1）冲眼时，将样冲斜放在划线上，锤击前再竖直，以保证冲眼位置正确。

（2）冲眼应打在线宽的正中间，且间距要均匀。在直线上冲眼间距可大一些，在曲线上冲眼间距应小些。在线的交接处上冲眼间距也应小些。

（3）在曲面凸出的部分必须冲眼，这是因为此处易磨损。用划规划圆弧，要在圆心上冲眼，以防划规滑动。

（4）冲眼的深浅要适当。薄工件冲眼要浅，以防变形；软材料不需冲眼；较光滑表面冲眼要浅或不冲眼；孔的中心要冲深，以便钻孔时钻头对准中心。

7.钢直尺

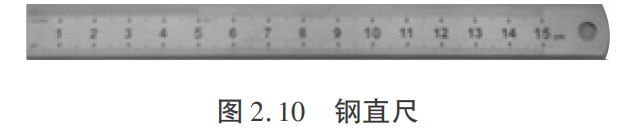

钢直尺是一种简单的量具，它主要用于测量长度，也可用作划直线时的导向工具，如图2.10所示。

8.钢卷尺

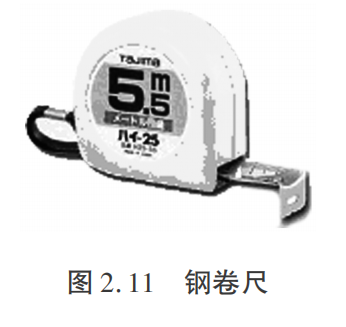

钢卷尺用于大尺寸长度的测量及弧长的测量，其测量精度较低，如图2.11所示。

9.直角尺

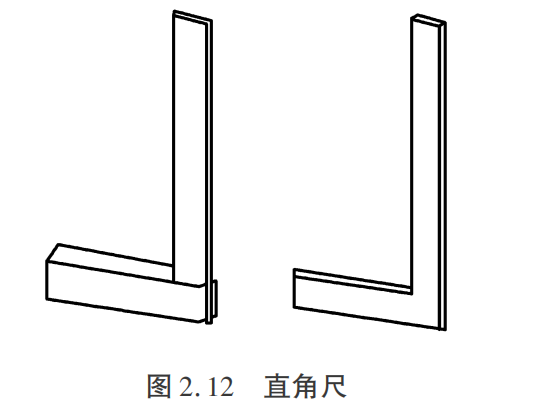

直角尺主要用于测量工件的垂直度，也可用于划垂直线，如图2.12所示。

二、基本线形的划法

1.平行线的划法

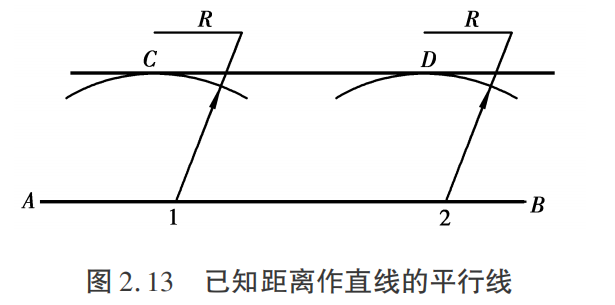

（1）已知直线AB和距离R作平行线，如图2.13所示。在直线AB上任取1，2两点，分别以1，2为圆心，已知距离R为半径向直线一侧划弧，再作两弧的公切线CD，则直线AB与直线CD平行。

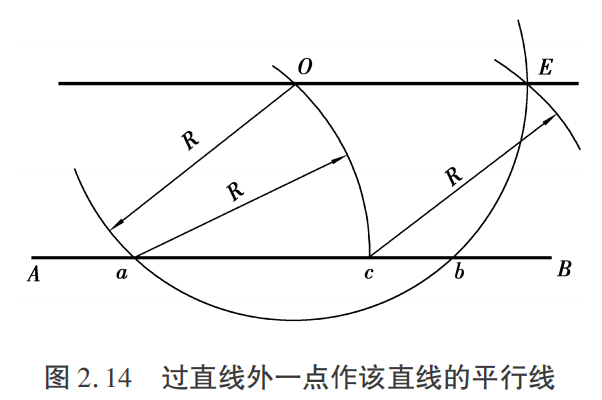

（2）已知直线AB和直线外任意一点O作平行线，如图2.14所示。

①以O为圆心，取R（大于O点到直线AB的垂直距离）为半径划弧，交直线AB于a点。

②以a为圆心，R为半径划弧交直线AB于c点。

③以c为圆心，R为半径划弧，与弧交于E点。

④连接OE，则直线AB与直线OE平行。

2.线段的任意等分

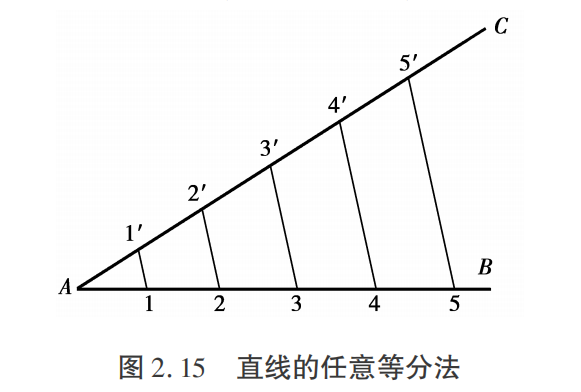

例2.1已知线段AB，将其5等分，如图2.15所示。

（1）任作直线AC。

（2）过A点以适当长度在直线AC上用划规截取5等份，即1′，2′，3′，4′，5′点。

（3）连接B，5′两点，得到直线B5′。过点1′，2′，3′，4′划平行于B5′的直线，得到与直线AB交于1，2，3，4，5的点，即为将线段AB5等分。

3.垂线的划法

（1）过直线上的任意点作该直线的垂线。

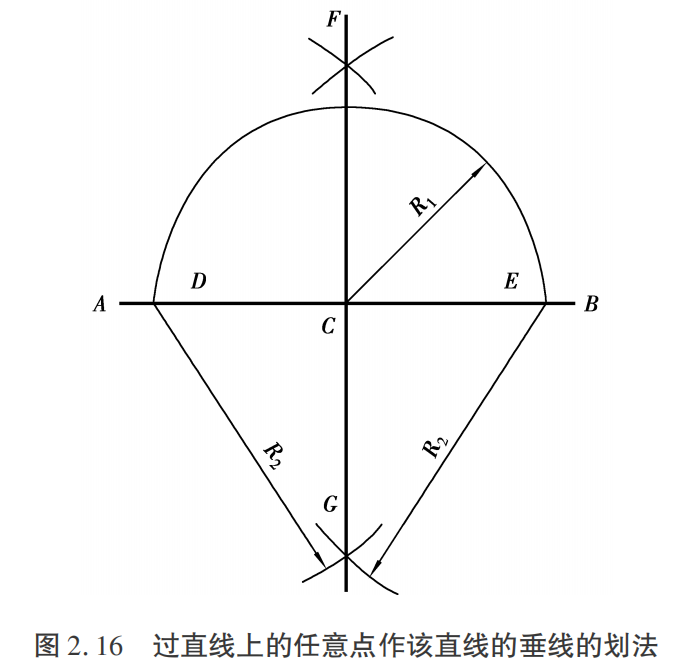

例2.2已知直线AB和该直线上一点C，过C点作垂直于AB的直线，如图2.16所示。

①以C为圆心，取任意半径R1划弧，交AB线于D，E点。

②分别以点D，E为圆心，取大于R1的半径R2，划弧，在直线AB两侧，分别得到两交点F，G，连点F，G，即为过C点并垂直于AB的直线FG。

（2）过直线外的点，作直线的垂线。

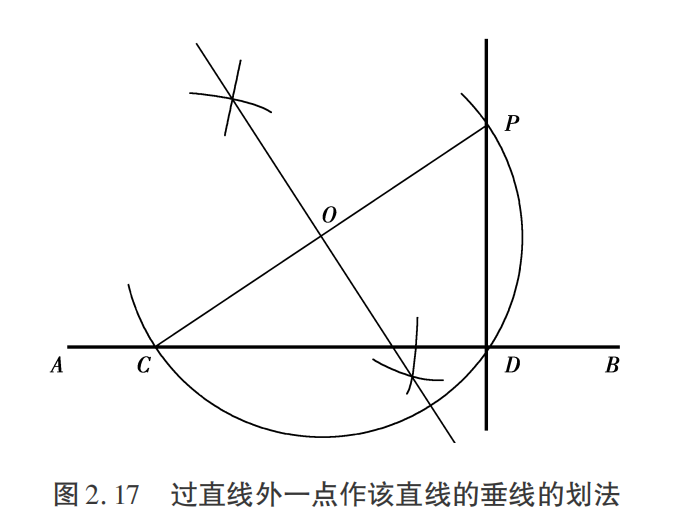

例2.3 已知直线AB和该直线外一点P，作过P点并垂直于AB的直线，如图2.17所示。

①过P点作斜线，交直线AB于C点。

②作线段CP的中垂线（方法与过直线上的任意点作该直线的垂线相同），垂足为O。

③以O为圆心，以OP的长度为半径划弧，交直线AB于D点，连接P，D两点，则得到过P点并垂直于AB的直线PD。

4.角的等分及作任意角度

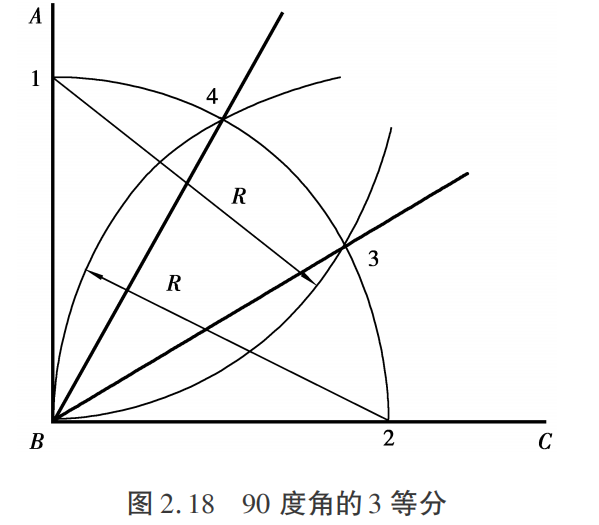

（1）将已知直角3等分，如图2.18所示。

①以直角ABC的顶点B为圆心，取任意半径R划弧，与两直角边交于1，2两点。

②分别以1，2两点为圆心，R为半径划弧，与弧交于3，4两点。

③连接B3，B4，即将已知直角进行了3等分。

（2）作任意角度。

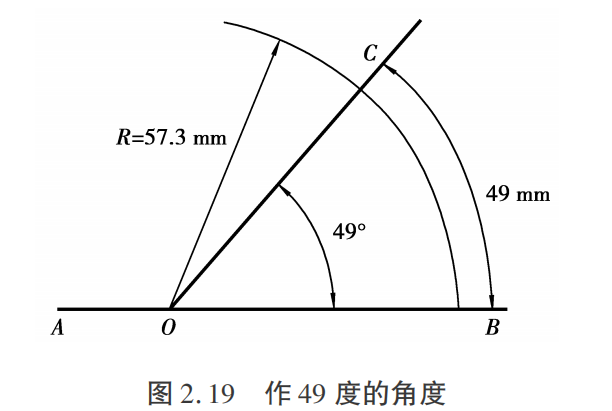

例2.4 作49度的角度，如图2.19所示。

作图依据：周长＝2×半径×圆周率（3.14）。设一个圆的周长为360毫米（圆为360度），根据周长公式，计算出半径约为57.3毫米，即以57.3毫米为半径划圆，所得圆的每1毫米弧长所对应的角度为1度。

在直线AB上取任意一点O为圆心，取R＝57.3毫米为半径划圆，直接在圆弧上量取49毫米得到C点，连接O，C两点，即得到所需的49度角。

5.圆的等分

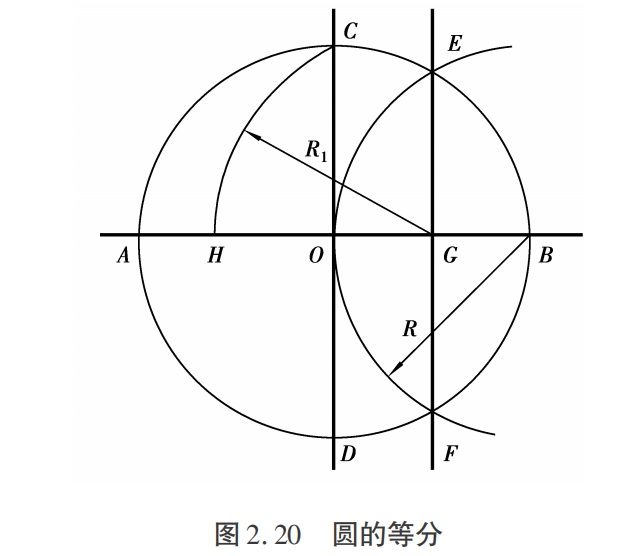

现以圆的3，5，6，7，10，12等分为例进行讲解，如图2.20所示。

（1）取十字垂线的垂足O为圆心，划已知半径R的圆交十字垂线于A，B，C，D4点。

（2）以B为圆心，取R为半径划弧，得交点E，F，连接E，F得中点G。

（3）以中点G为圆心，取直线GC的长度为半径R1划弧，得交点H。

（4）分别以EF，CH，BE，EG，OH，CE来等分该圆周，即将圆周进行了3，5，6，7，10，12等分，连接各等分点，即得圆的内接正三、五、六、七、十、十二边形。
