《冷作钣金工》 | 第二章 放样 第二节 放样

一、放样和实尺放样的概念

根据图样，按一定比例划出构件的轮廓，或将曲面展开成平面，以便准确地定出构件的尺寸，作为制造样板、加工和装配工作的依据，这一工作过程称为放样。

实尺放样就是根据图样的形状和尺寸，以产品的实际大小来划出图形的方法。目前，实尺放样是应用最广、最基本的放样方法。

二、放样的程序

1.放样前的准备

（1）准备好划线放样所需的工具等物品。

（2）认真看清并看懂图样。

2.放样顺序

首先划基准线，然后划圆弧或圆周，最后划出所有直线，完成大的轮廓线。

3.检查图样

检查校对所放出的图样是否符合设计图样的形状和尺寸要求。

三、放样基准的类型

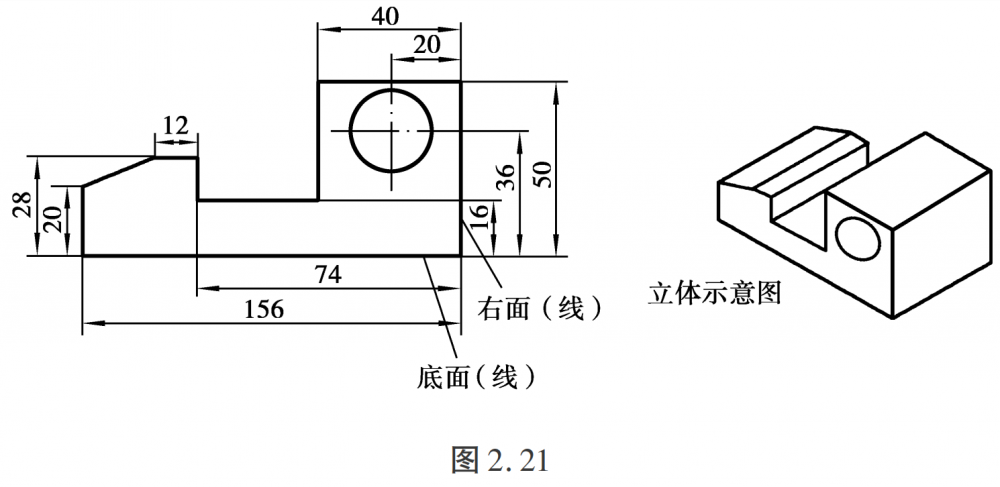

（1）以两条相互垂直的轮廓线（或平面）作为基准，如图2.21所示。

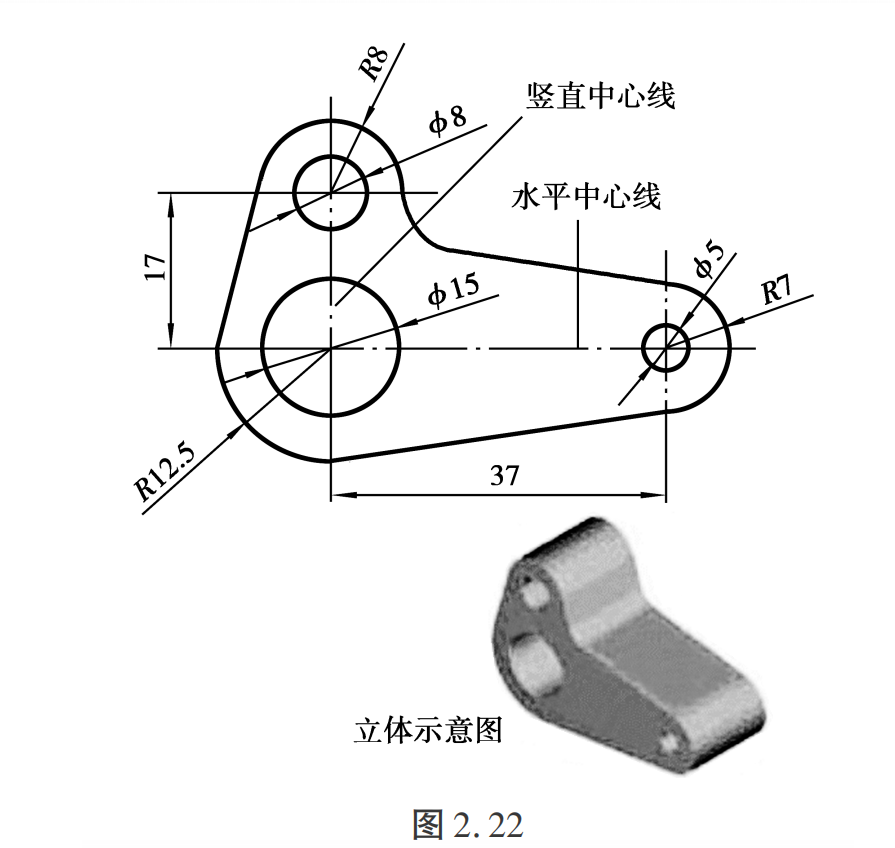

（2）以两条相互垂直的中心线作为基准，如图2.22所示。

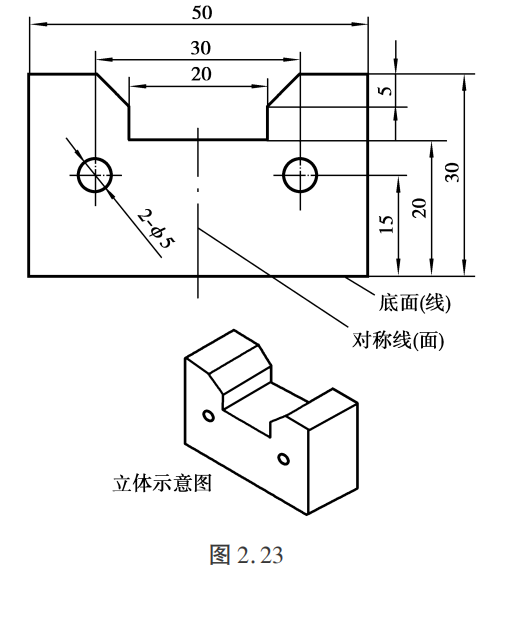

（3）以一条轮廓线和与其垂直的中心线作为基准，如图2.23所示。

四、平面图形放样

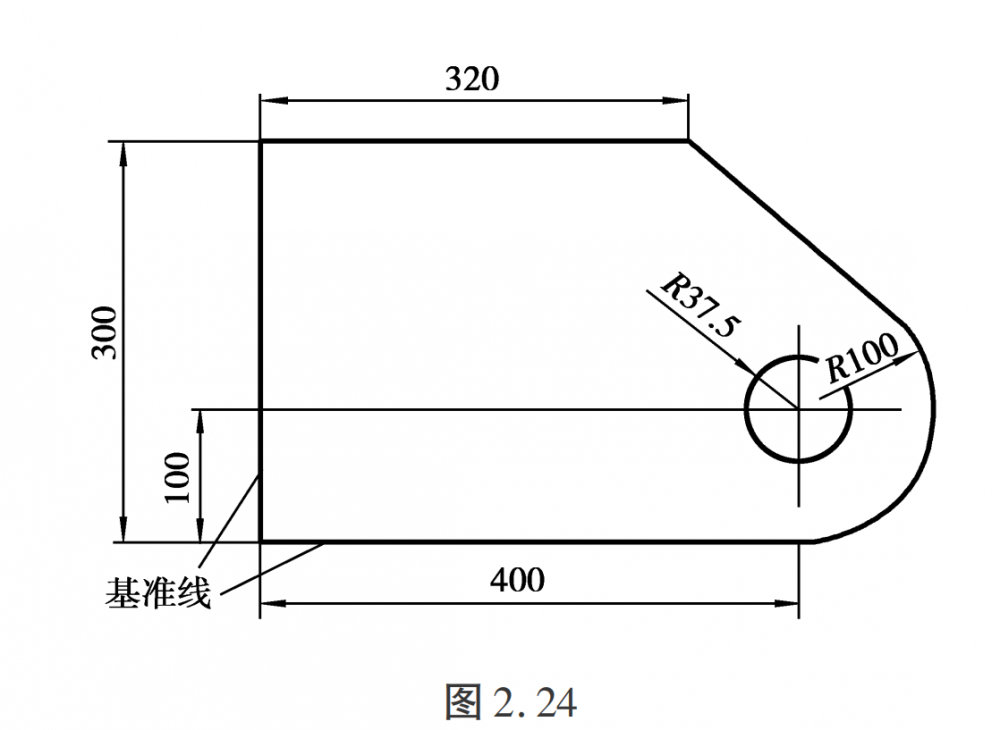

例2.1 如图2.24所示进行平面图形的放样。

1）认真串图、确定基准线

划线必须遵照从基准开始的原则，否则将造成划线误差增大、换算尺寸困难等问题。该图形的所有尺寸都是依照底边和左边的轮廓线来确定的。因此，应将这两条相互垂直的轮廓线作为基准。

2）划圆和圆弧

作距底边为100毫米的平行线，并在该平行线上截取400毫米，以该点为圆心作直径75毫米的圆和半径100毫米的圆弧。

3）完成轮廓线

作距底边为300毫米的平行线，并在该平行线上截取320毫米，作过该点至半径为100毫米的圆弧的切线，即完成该图形的放样。

五、展开放样

将曲面展开成平面并获得平面展开图的过程称为展开放样。在冷作放样中，展开放样应用较广，现介绍5种常见的几何体展开放样的方法。

1.圆柱管的展开放样

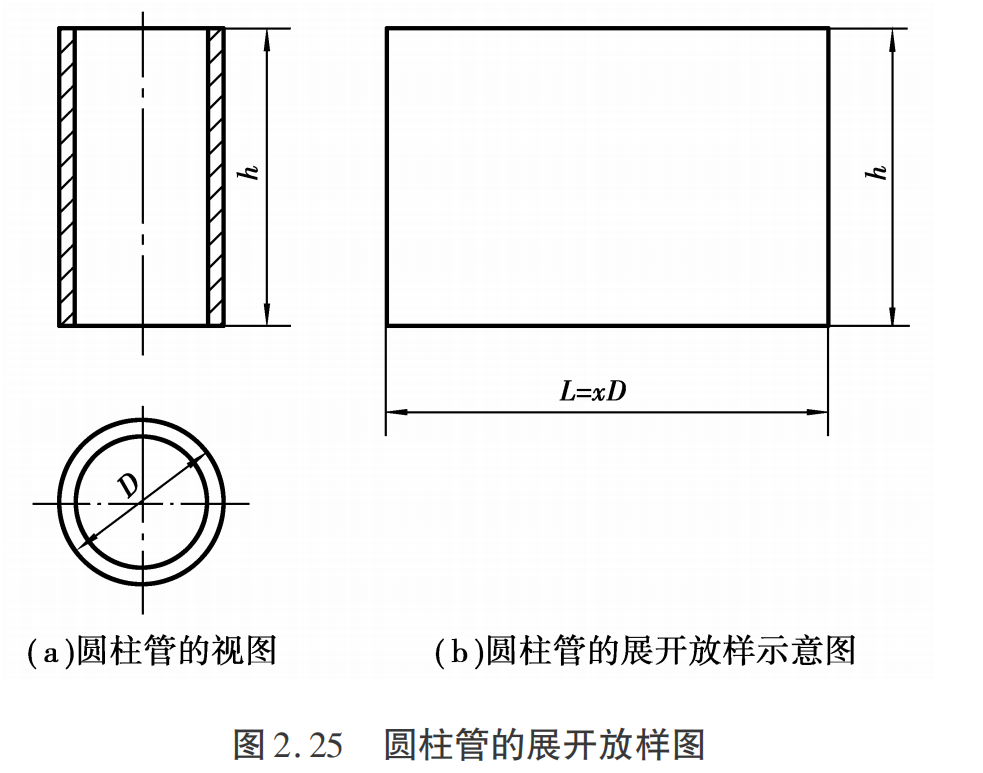

圆柱管展开为一个矩形。矩形的长边L＝圆周率π

（3.14）×D直径，短边＝h，如图2.25所示。

2.斜口圆柱管件的展开放样

斜口圆柱管件的展开放样如图2.26所示。其具体步骤如下：

（1）先划出零件的主视图和俯视图。

（2）在俯视图上将圆作12等分得到1，2，…，7，再将各等分点向主视图引垂线，即在主视图上的斜口处得到各点的高度1′，2′，…，7′。

（3）在主视图底边延长线上，以圆周长的1/12为长度截取等分点1，2，…，7，或通过计算截取圆的周长，并作12等分。

（4）通过各等分点作垂线，并量取主视图上各点高度，即得到1′，2′，…，7′点。

（5）最后，用平滑的曲线连接1′，2′，…，7′点，即得到展开图。

3.正圆锥体的展开放样

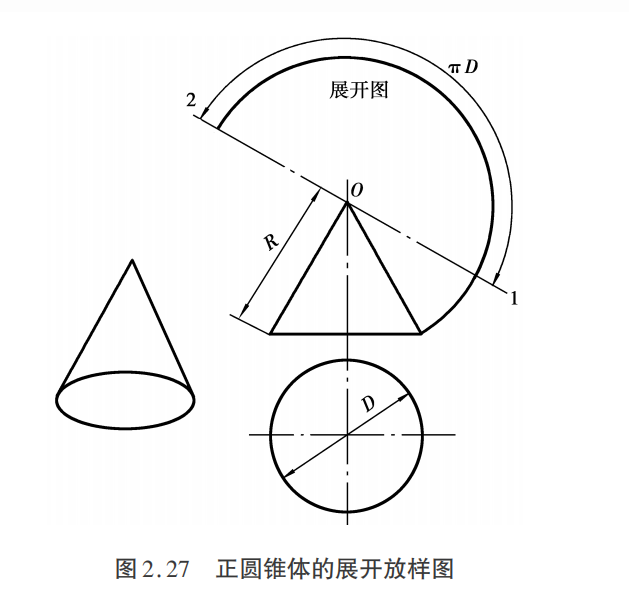

正圆锥体的展开放样如图2.27所示。

正圆锥体展开为扇形。以O为中心，R为半径划圆弧，再用钢卷尺在圆弧上量取底圆的周长（πD），得到1，2点，并与O点连接，即得到展开图。

4.斜口正圆锥体的展开放样

斜口正圆锥体的展开放样如图2.28所示。

斜口正圆锥体的展开过程是先作正圆锥体的展开图，再作出斜口部分的展开图。

（1）先划出零件的主视图和俯视图。

（2）在俯视图上将圆作12等分，再将各等分点向主视图引垂线，得到1′～7′点。

（3）分别将1′～7’点与锥顶O相连，得到a～g点。

（4）在扇形展开图上，分别截取Oa，Ob，…，Og的长度，得到a′，b′，…，g′。

（5）最后，用平滑的曲线连接点a′，b′，…，g′，即得到展开图。

5.方锥台的展开放样

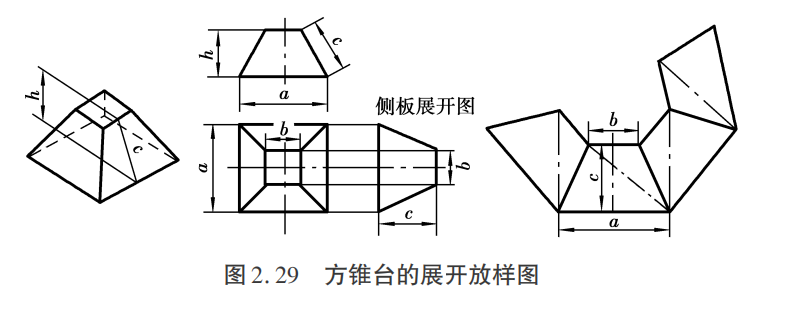

方锥台的展开放样如图2.29所示。

方锥台是由4个相同的梯形侧面组成，因此，只需划出一块侧面的展开图，再将该展开图为样板，连续划出4块，即得到方锥台的展开图。

若各个侧面形状不同时，则应对各个侧面分别划出展开图。
